Fuente de poder para los dispositivos¶
la verdad pensé que esto seria una tarea simple ya tenia un modulo de sensor de gas y ahí usan un regulador de tensión de AC/DC, el cual no requiere un transformador ni mucha complejidad ademas entrega 700 mA, era perfecto solo por el detalle que es un producto de una empresa "random" y a pesar que es una maravilla no lo puedo usar ya que el objetivo de esto es que sea fácil de producir si se requiere.
¿Que fuente de poder igual hay en el mercado normal?¶
Bueno la verdad hay mucha variedad solo que no son capaces de entregar la potencia necesaria, he considerado para el toma corriente simple una corriente de 500 mA a 3.3V lo que da una potencia de 1.65 W y bueno, esto no parece un problema, el problema es que no puedo regular de 311 V a 3.3 V con 500 mA.
Hay algunas, alternativa, bueno solo una creo hasta ahora, hay un empresa que parece que se dedica solo a este tipo de reguladores, osea son como especialistas, Power-Integrations ellos tienen una linea de productos que son reguladores no aislados que entregan distintas potencias.

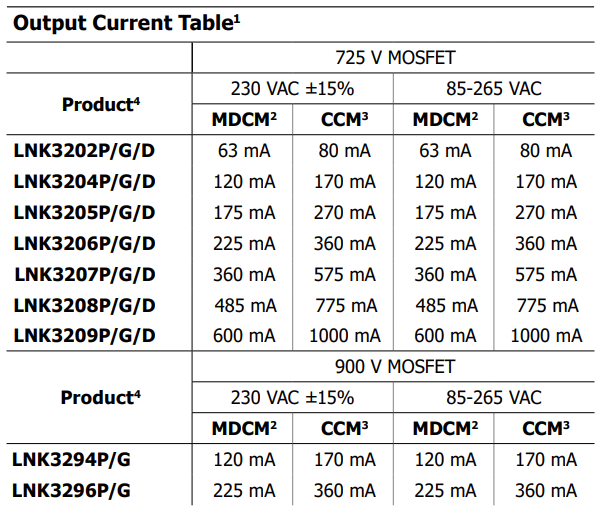

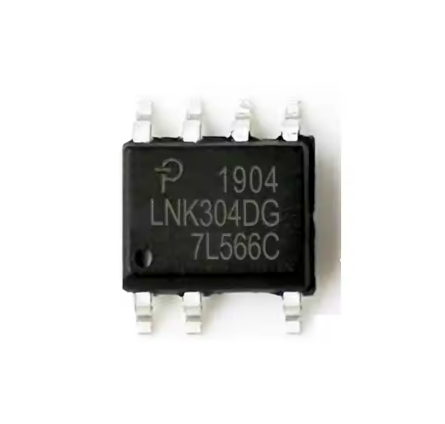

Como ven el LNK3209P/G/D entrega mas de la corriente requerida pero en este caso a 12 V. si solo puedo tener 12 V, pienso que seria conveniente usar reles que se activen a ese voltaje aun que el sensor de corriente funciona a 5 V y el ESP32 funciona a 3.3 V, esto significa que tendré que diseñar 3 fuentes.
Lo ideal seria regular de 12V a 3.3V y no usar los 5V, pero por ahora eso es lo que hay, tampoco significa que en todos los diseños se necesitara esa forma.
Tamaño del circuito¶
Este regulador viene en formato SO-8C, lo que es un tamaño bastante pequeño para la tarea que tiene que cumplir, el problema son los componentes a su alrededor.

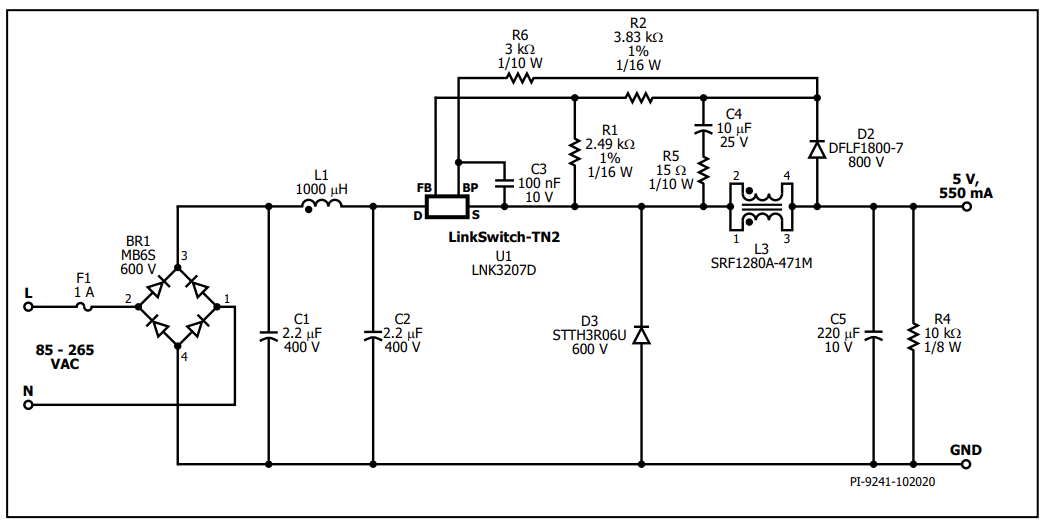

He encontrado una nota de aplicación donde se usa el LNK3207D para suministrar 5V@550mA, para este caso se adaptar bastante bien.
Este circuito tiene algunos pequeños problemas de ruido, pero veamos si el tamaño resultante es apropiado para lo que necesito.

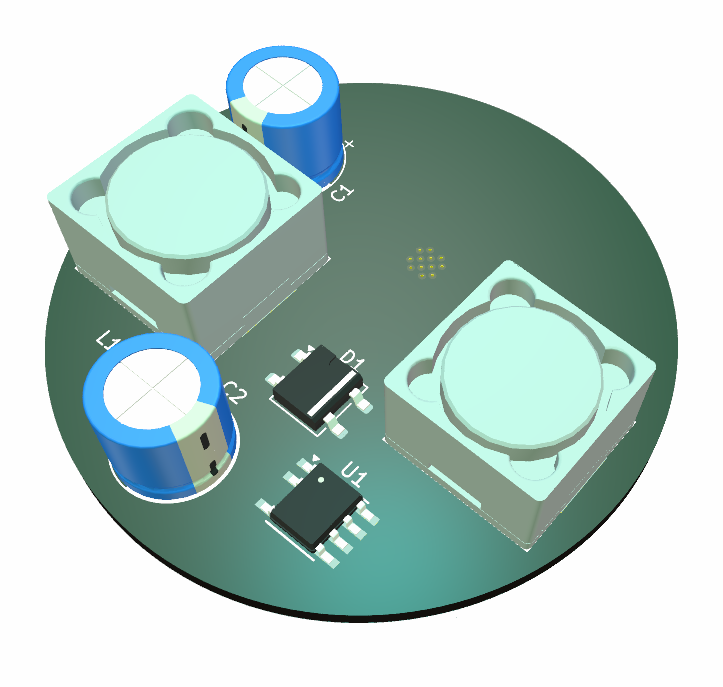

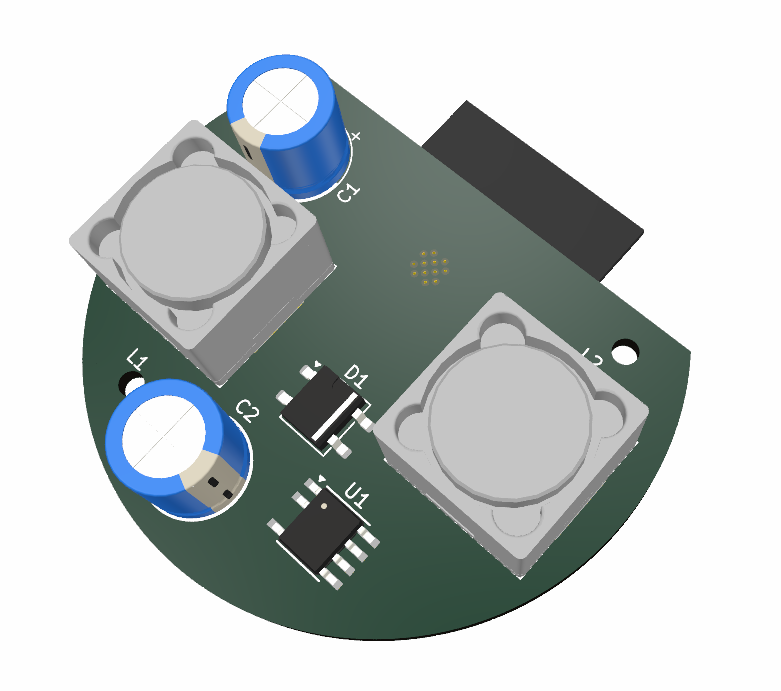

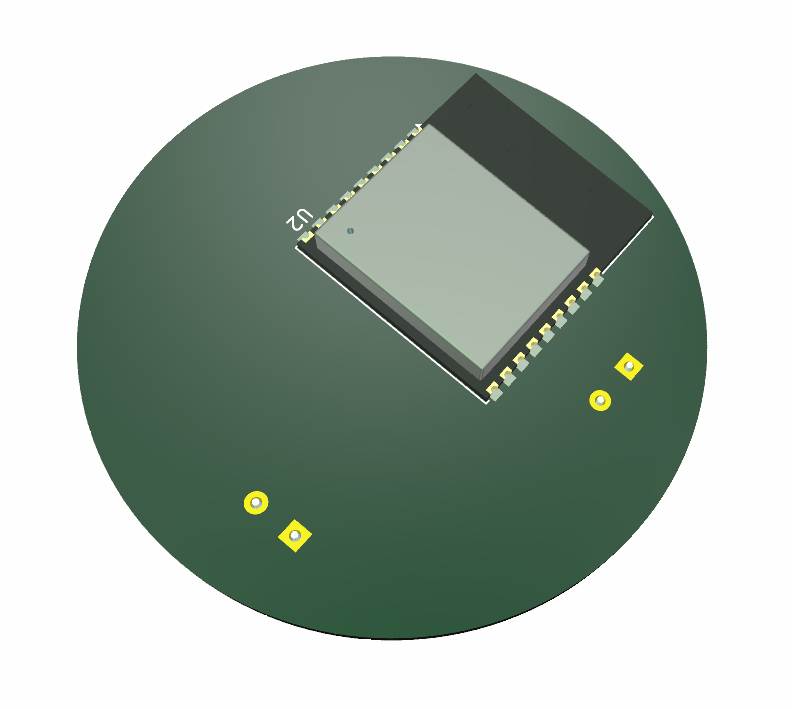

Como pueden ver los inductores recomendados son bastante grande, sin embargo, si coloco todo en la capa de abajo queda la parte de arriba para colocar el modulo ESP32, aunque debería hacer u corte para la antena y todo eso.
.... Oh no!!! y el ¿relé donde lo dejo? :(

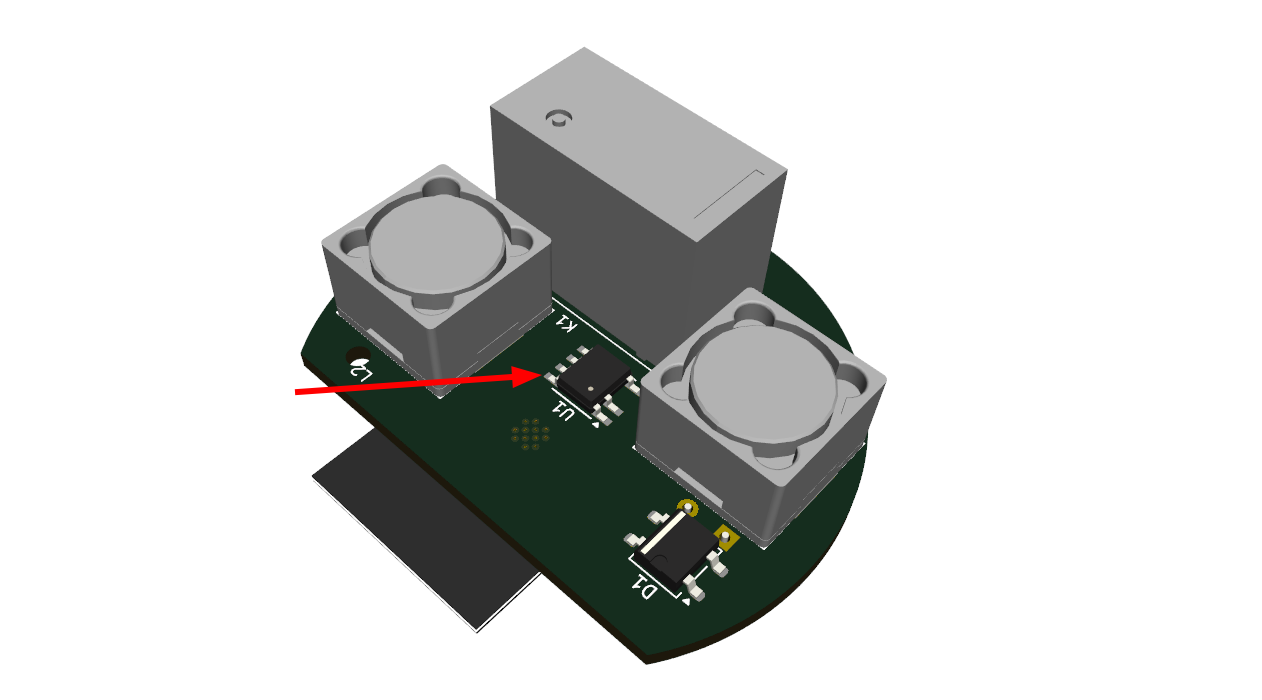

Veamos, mi objetivo es usar un relé de 5V o 12V, aun esta por definir, cual es el encapsulado mas pequeño que pueda manejar unos 15A al menos.
El relé mas pequeño que encontré es el G5Q-1A4 DC12 de omron, y aun así, es muy grande, todo por esos estúpidos inductores. Ademas estoy colocando el circuito de la fuente encima del ESP32, lo que le va a transmitir calor.
Bueno, esto es todo por ahora, esperare a que lleguen los módulos que pedí de aliexpress y veamos como los resolvieron ellos.
