Ingeniería inversa a Smart Plug¶

Después de 2 semanas llegaron los toma corrientes simple de aliexpress llamados Smart Plug, la verdad los conecte en un minuto con la aplicación Smart Life y luego de dejarlo funcionar unos 20 minutos lo desarme.

Es importante resaltar que el plástico es realmente muy fuerte y es dispositivo viene sin tornillos, lo que me hace pensar que tal vez se cerra con proceso de vibración.

Componentes¶

Modulo de procesamiento¶

Como corazón del dispositivo tiene un modulo Tuya, cosa que realmente esperaba, sin embargo a diferencia del sensor de gas este viene sin shielding.

Sensor de potencia¶

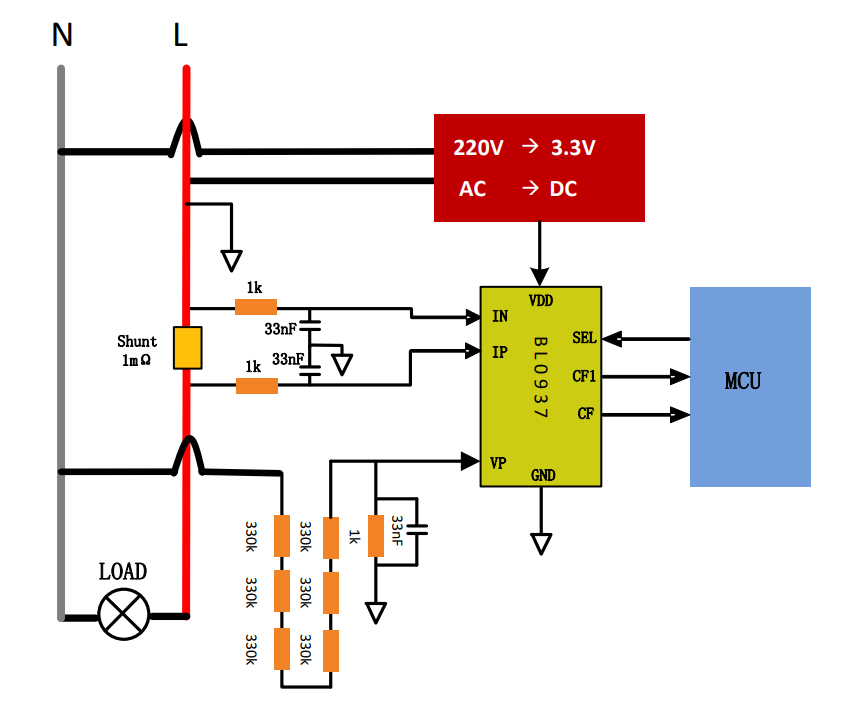

Como sensor de potencia trae otro circuito chino, bien extraño para mi, se trata del BL0937 la verdad es un circuito muy interesante que al momento de escribir este articulo no estoy muy claro como se lee la información, aparentemente es una especie de SPI, pero aun no estoy 100% seguro.

Fuente de alimentación¶

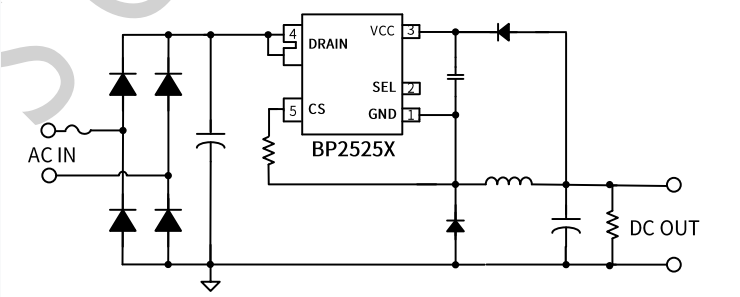

En este caso usan una fuente distinta a la del sensor de gas pero igualmente un componente raro que solo venden o en aliexpress o en LCSC. Se trata del integrado BP2525, que si bien estuve mucho rato buscando una fuente de alimentación apropiada para el ESP32 nunca di con uno que funcionara de este forma.

Es capaz de entregar hasta 500mA, que es la corriente que estaba buscando realmente.

Rele¶

En cuanto al relé la verdad no hay mucho que agregar, es un relé de la marca Fanhar de 20A y con una bobina de activación de 5 Vdc

Conclusión¶

Bueno, esto es lo mas relevante de este circuito, realmente simplifica mucho usar un modulo para poder medir la energía directamente sin tener que complicarme calculando voltaje y luego corriente y todo esa historia, solo espero encontrar un modulo que cumpla estas mismas funciones en una marca comerciar.
