Primer proyecto patrocinado¶

Hoy complete el envió de los archivos de fabricación del primer proyecto IoT patrocinado, creo que no puedo contar mucho sobre el cliente y la aplicación que tendrá pero si puedo explicar como funciona.

Fuente de poder¶

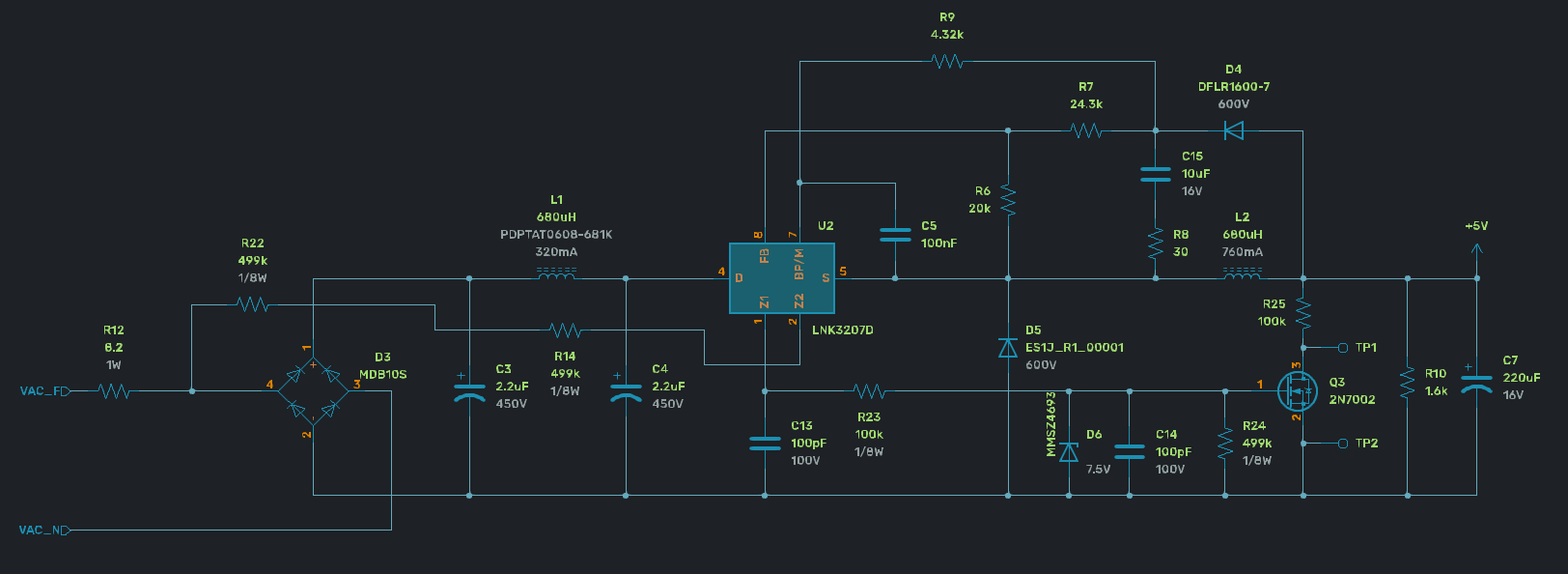

Anteriormente estuve investigando una fuente de poder pequeña que pudiera entregar potencia suficiente para alimentar un ESP32 y un relé, terminé usando la fuente LNK3207D la cual me puede entregar 500 mA de forma continua a 5 V, suficiente para alimentar un ESP32 y un relé.

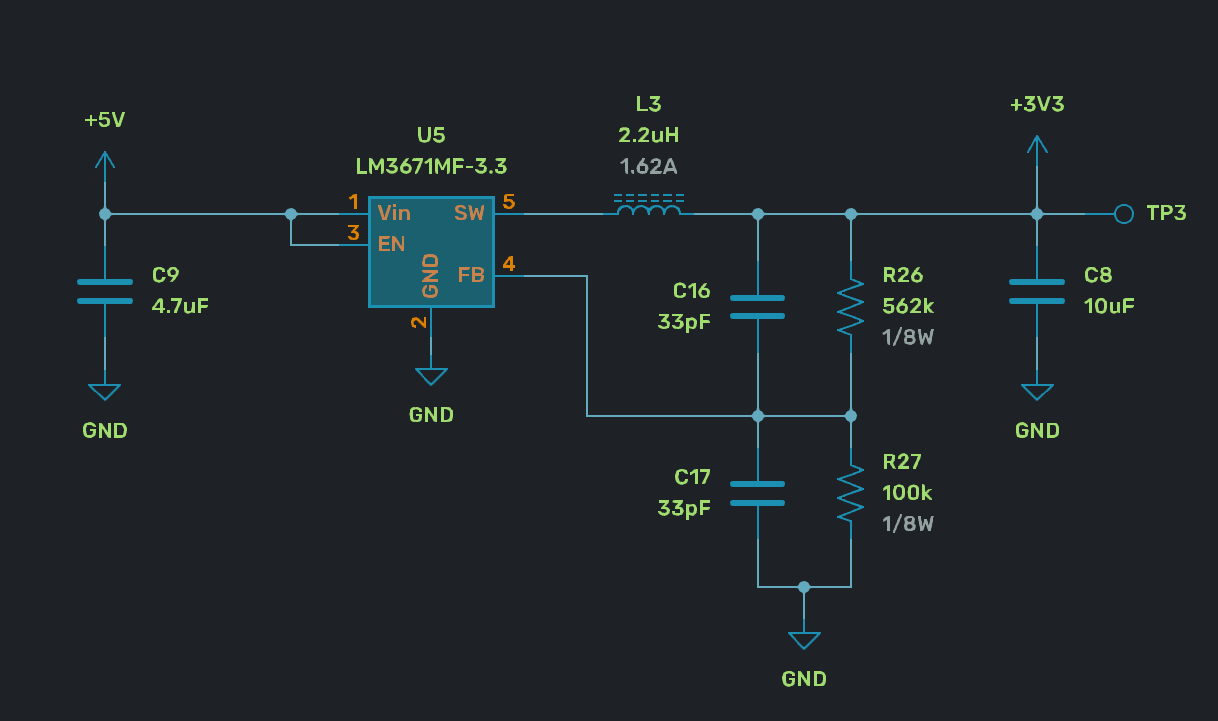

Esta fuente luego se reduce a 3.3V usando una fuente switching fija con un eficiencia del 95% esto para ahora la máxima potencia posible ya que la activación del relé puede hacer cosas raras que no quiero que me sorprendan.

Cerebro del sistema¶

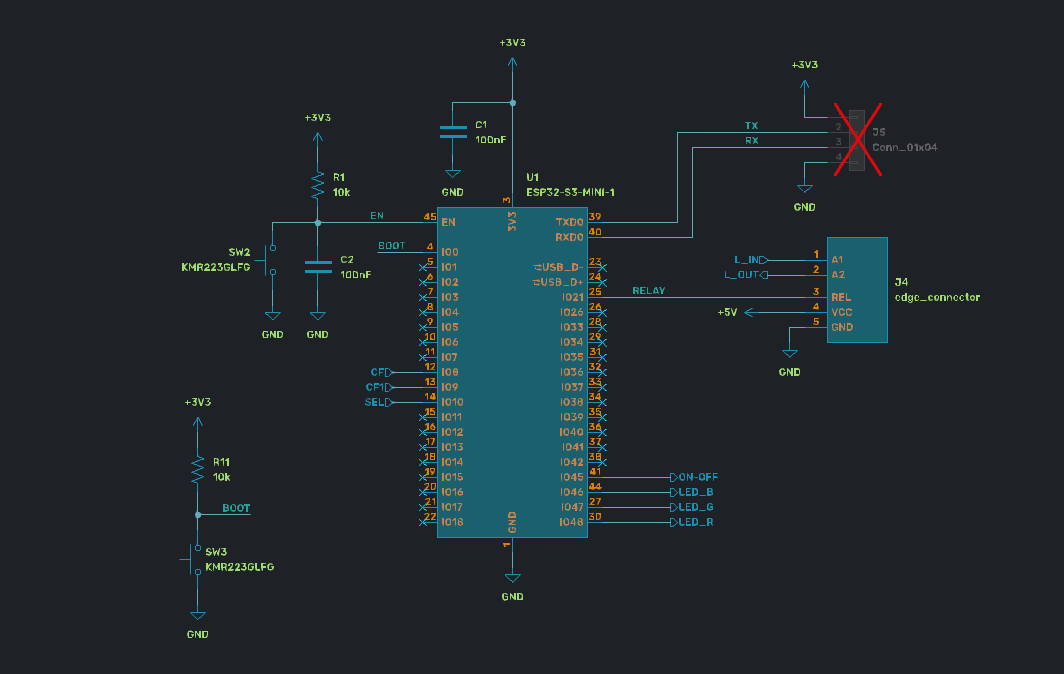

El cliente ha decidido trabajar con ESP32 S3, uno de las grandes ligas, no le pregunté el motivo solo lo pidió así. bueno la electrónica detrás de esto es simple, el típico botón de boot y reset, las conexiones de programación y los GPIOs de control. uno para el relé y otros para algunos LED y botones externos.

Medición de energía¶

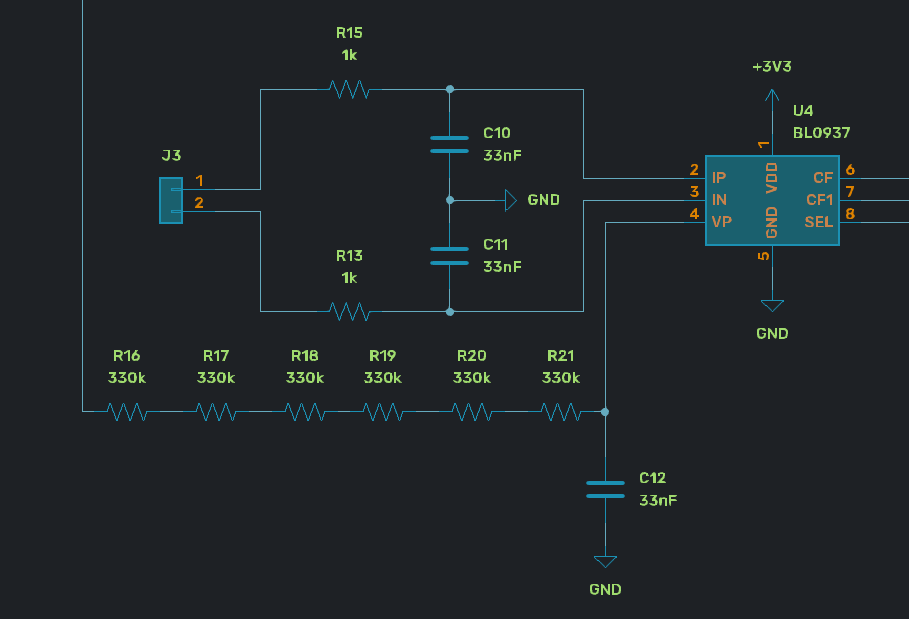

Para esto use el integrado BL0937 el cual ya habíamos analizado antes cuando desarme el smart plug de Aliexpress. A pesar de ser un integrado bien chino, me parece interesante la forma en la que se mide la energía, ademas de tener librerías ya disponibles en IDF y también se encuentra en LCSC, esto me dio pie para decidir usarlo.

En J3 se colocara una resistencia shunt la cual sera quien sense la corriente para hacer el calculo de energía.

Conclusión¶

El proyecto se encuentra ahora en proceso de prototipo, luego les cuento como fueron las pruebas.
