Addon Battery YD-ESP32-S3¶

La idea de este módulo surge de la necesidad de dotar de autonomía a mis módulos ESP32-S3 del fabricante VCC-GND, uno de los kits de desarrollo más populares para el ESP32 fuera de la propia Espressif.

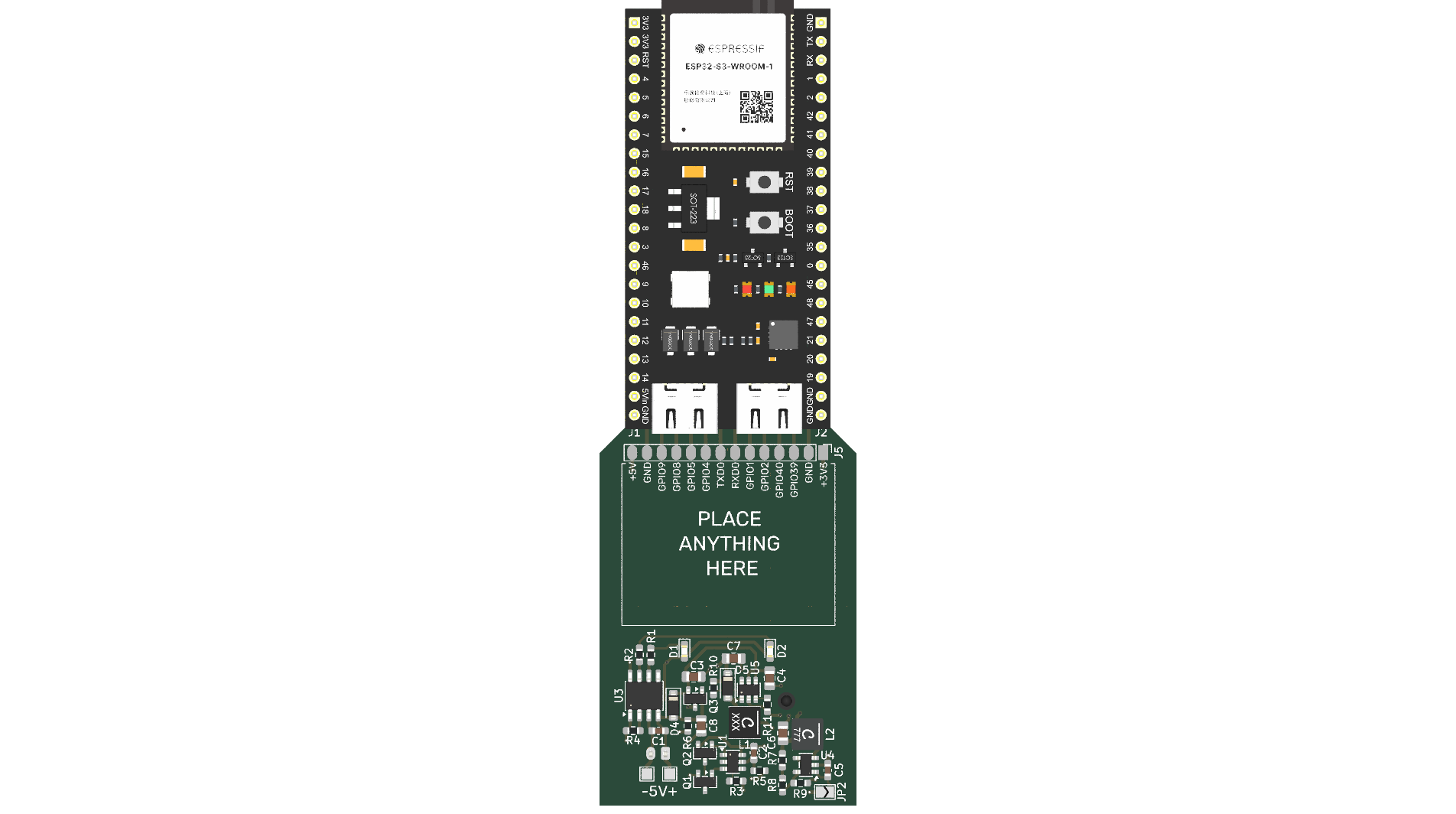

Este módulo proporciona autonomía a la tarjeta de desarrollo YD-ESP32-S3, integrando una batería recargable 18650 con control de carga, protección y salidas reguladas. Además, expone un conector de 14 pines con tensiones de 5V, 3.3V y algunos GPIOs para conectar sensores u otros periféricos.

Características principales¶

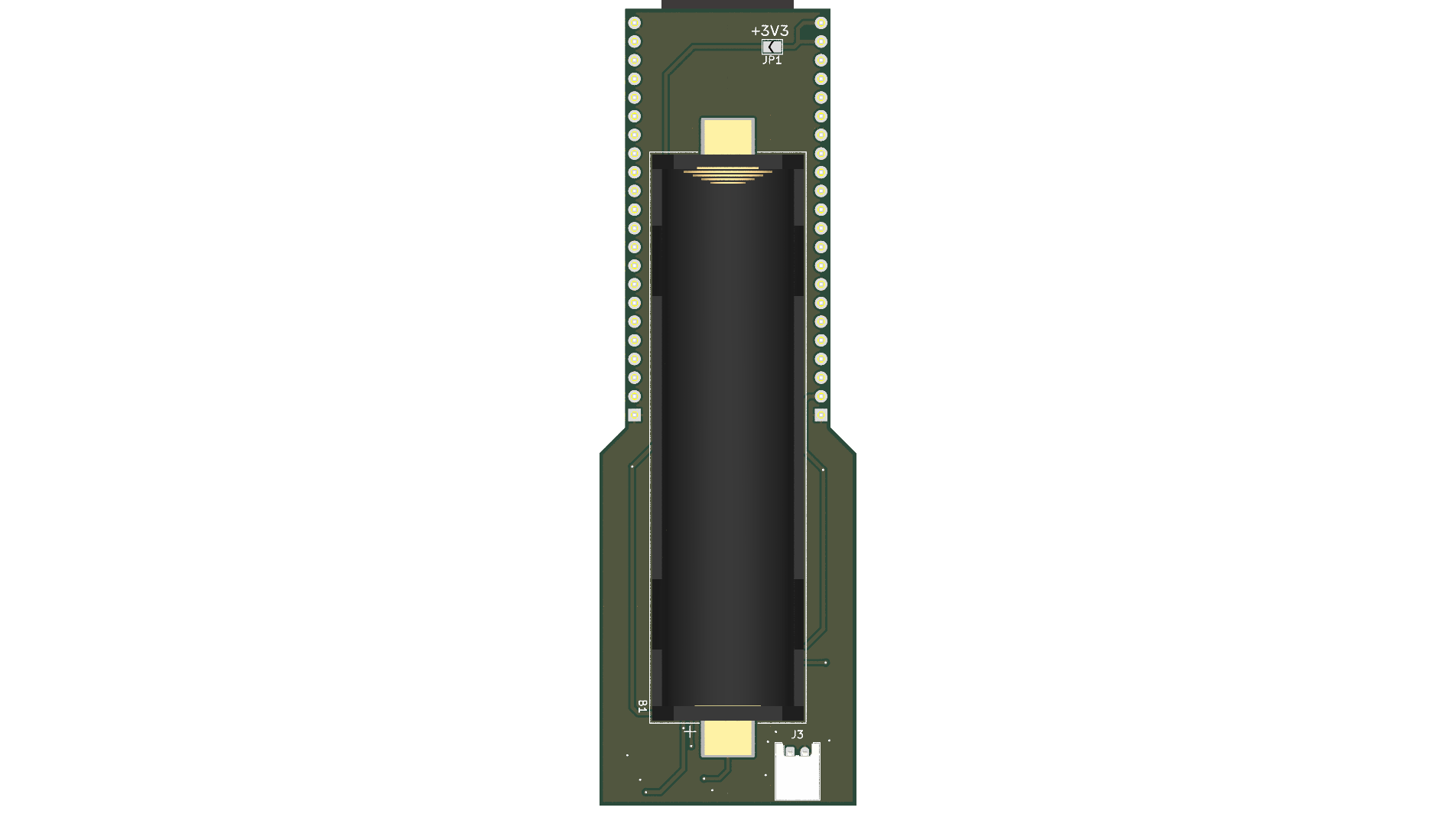

• Batería: celda 18650 recargable (Li-Ion).
• Gestión de carga:
• Integrado TP4056 para carga por USB.
• Corriente de carga estándar (1A máx, configurable con resistor).
• Protección de batería:
• Circuito DW01A + MOSFET dual para sobrecarga, sobredescarga y sobrecorriente.
• Fuentes de alimentación:
• 5V regulados: salida constante para alimentar la tarjeta YD-ESP32-S3.
• 3.3V regulados (opcional): disponible para sensores y periféricos de bajo voltaje.
• Conector de expansión de 14 pines:
• Salidas de 5V y 3.3V.
• Algunos GPIOs de la ESP32-S3 expuestos.
• GND común.

Pinout del conector de 14 pines¶

(Los GPIO expuestos dependen de la asignación que elijas en el diseño PCB, aquí se indican como placeholders GPIOx, GPIOy, etc.)

Consideraciones¶

• El módulo está pensado para uso autónomo en proyectos con la YD-ESP32-S3.
• La salida 5V debe estar siempre disponible, ya que es la fuente principal para la ESP32-S3.
• La salida 3.3V es opcional, destinada principalmente a sensores de bajo consumo.
• El circuito de protección evita daños a la batería, pero se recomienda siempre usar celdas 18650 de calidad y con protección interna.

Futuras mejoras¶

• Soporte para carga mediante panel solar (MPPT o cargador “solar-friendly”).
• Integración de un fuel-gauge I²C (ej. MAX17048) para reportar nivel de batería.
• Switch de encendido/apagado general.
• Modos de ultra bajo consumo para proyectos de larga autonomía.

Generate panel¶

To do this it is required Kikit

kikit panelize \
    --layout 'grid; rows: 6; cols: 2; space: 2mm' \
    --tabs 'fixed; width: 3mm; vcount: 2' \
    --cuts 'mousebites; drill: 0.5mm; spacing: 1mm; offset: 0.2mm; prolong: 0.5mm' \
    --framing 'railstb; width: 5mm; space: 3mm;' \
    --tooling '3hole; hoffset: 2.5mm; voffset: 2.5mm; size: 1.5mm' \
    --fiducials '3fid; hoffset: 5mm; voffset: 2.5mm; coppersize: 2mm; opening: 1mm;' \
    --text 'simple; text: MaykolRey.com; anchor: mt; voffset: 2.5mm; hjustify: center; vjustify: center;' \
    --text2 'simple; text: Created on {date}; anchor: mb; voffset: -2.5mm; hjustify: center; vjustify: center;' \
    --post 'millradius: 1mm' \
    ESP_32_Programer.kicad_pcb panel/panel.kicad_pcb

Licence¶

Author: Maykol Rey
