Sensor de puerta¶

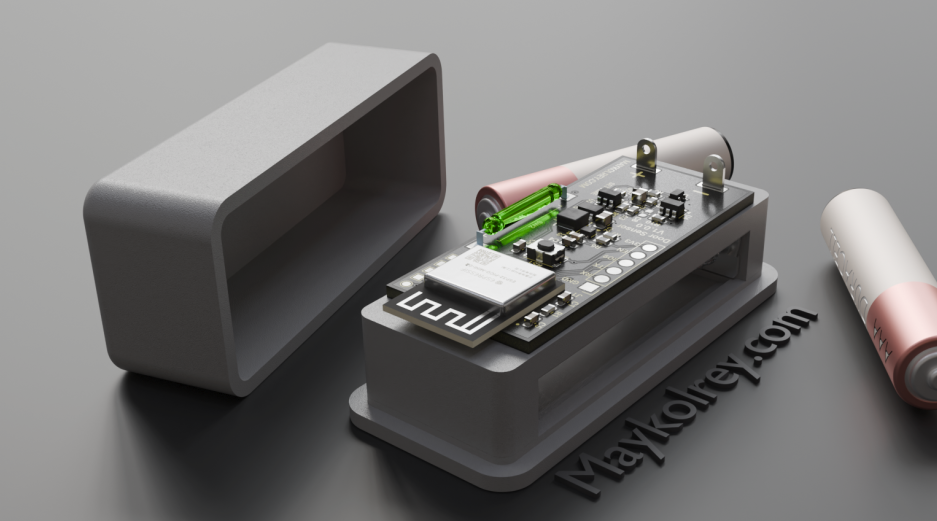

Este es un dispositivo que se instala en el borde de la puerta o ventana y es capas de detectar que esta se ha abierto. El dispositivo es de ultra bajo consumo con lo que fácilmente se puede alimentar con 2 baterías AAA, esta basado en un ESP32 C3 y el mecanismo de acción es un reed Switch.

¿Como consigo el ultra low power?¶

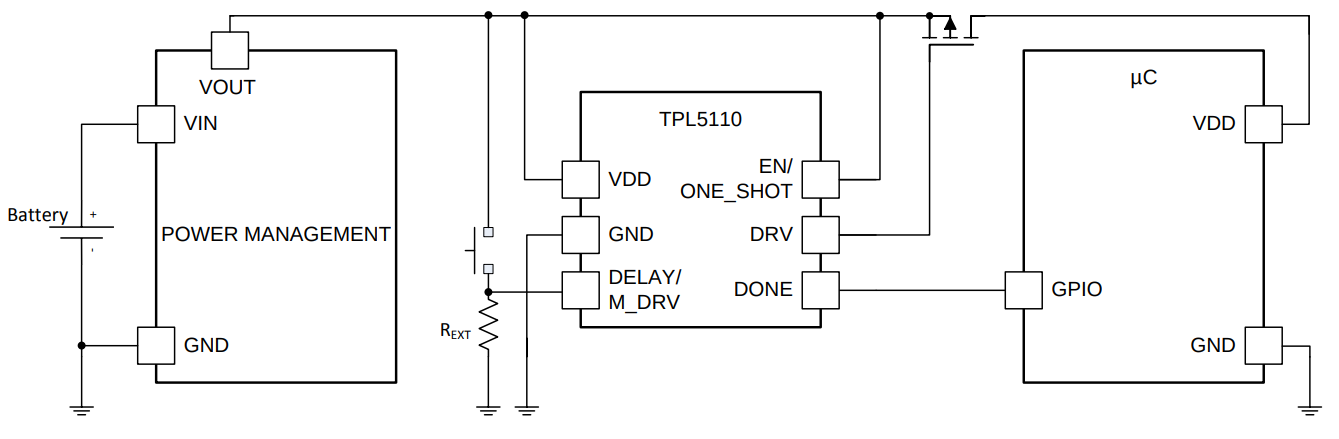

Para esto he usado el circuito TPL5110, el cual desacopla el MCU de las baterías quedando con un consumo teórico de tan solo 35nA, el TPL5110 envía periódicamente el estado de la batería cada 2 horas, como para indicar que aun sigue funcionando el sistema y un arreglo compuesto por una compuerta XOR es quien despierta en mecanismo y activa la alarma.

Circuito de ultra low porwer para sensor de puerta¶

Este circuito lo he preparado en 4 etapas.

• Activación
• Ajuste
• Gancho
• Regulación

Estado de las pruebas¶

Actualmente se encuentra en desarrollo, sin embargo e hecho algunas pruebas con algunos modulos que he solicitado en
